Прибор для демонстрации зависимости сопротивления проводника от его длины, сечения и материала

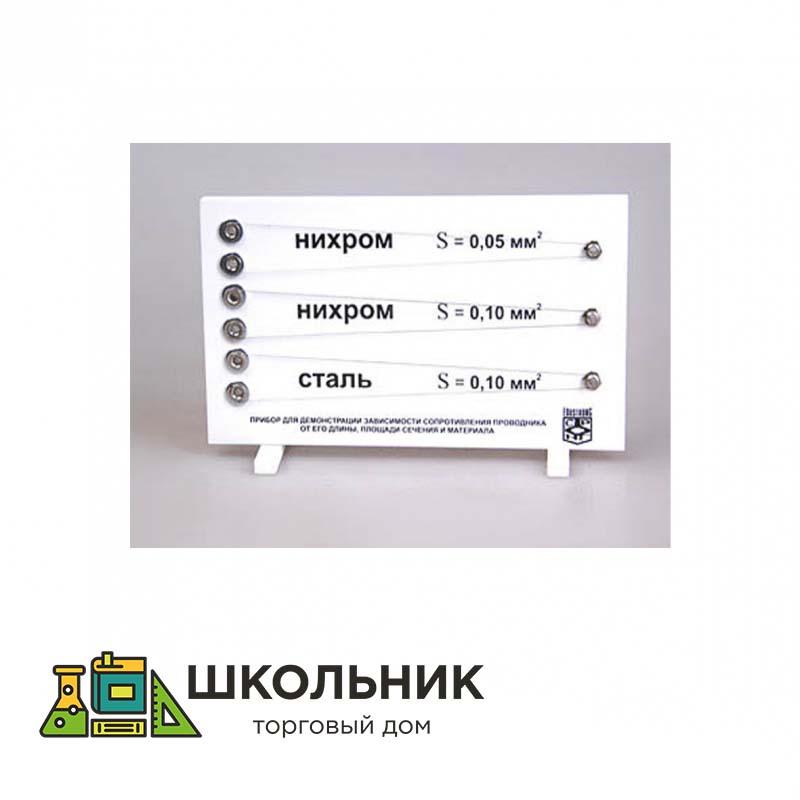

Прибор представляет собой пластмассовую панель с клеммами, между которыми закреплены три проволоки одинаковой длины (34 см): одна из нержавеющей стали и две из нихрома (удельные сопротивления отличаются примерно в 1,5 раза). Каждая проволока имеет клемму еще и посередине своей длины, чтобы можно было изменять длину в два раза.На приборе также указаны площади поперечного сечения каждой проволоки, что соответствует диаметрам в 0,25 и 0,36 мм. Поворотные опоры позволяют установить прибор в вертикальном положении. Рекомендуемое постоянное напряжение, которое следует подавать на каждую проволоку во время демонстраций, 2 В.
